Навесы из поликарбоната над детской площадкой

Навесы над детской площадкой


Наверное, многим знакома ситуация, когда прогулка детей после дождя на территории детского сада или домашнего двора становится неполноценной в силу того, что песок в песочнице намок и в нем неприятно копаться, качели мокрые, и на них невозможно сидеть, веранды тоже намокли и т.д. Естественным решением проблемы станет навес из поликарбоната над различными объектами детской площадки. Легкий и красивый навес защитит песочницу и веранду от непогоды, главным образом от дождя и снегопада.

Преимущества поликарбоната в данной конструкции:

  1. стойкость к атмосферным воздействиям
  2. гибкость в холодном состоянии
  3. ударостойкость
  4. хорошее светопропускание
  5. широкий цветовой ряд

Типы используемых листов:
Сотовые листы толщиной от 6 мм
Монолитные листы толщиной от 4 мм

Конструктивные особенности
Сотовый и монолитный поликарбонат позволяет делать навес любого размера и формы. Листы легко поддаются изгибу. Вся конструкция очень легко и быстро собирается.
Вертикальные поверхности остекления подвергаются значительным ветровым и снеговым нагрузкам, поэтому для каждого конкретного случая необходимо выполнить точный расчет шага несущих конструкций, как показано в главе «Сбор нагрузок».

Рекомендации по монтажу
Если в конструкции используется сотовый поликарбонат, то прежде чем изгибать листы, надо убедиться, что полые каналы внутри панели сориентированы правильно: вдоль направления изгиба. Для определения радиуса изгиба конкретной конструкции следует обратиться к разделу «Кровельное остекление» главы «Сбор нагрузок».

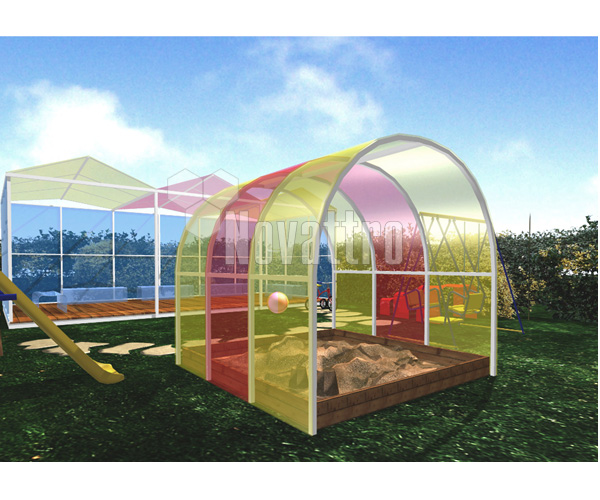

Рис. 1 Конструкция песочницы на детской площадке

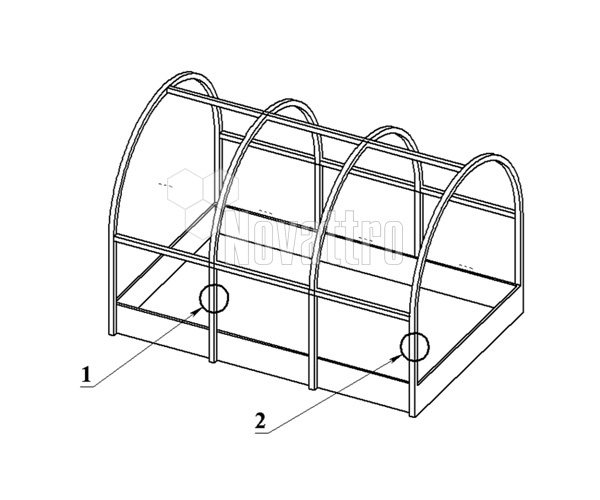

Рис. 2 Каркас конструкции песочницы

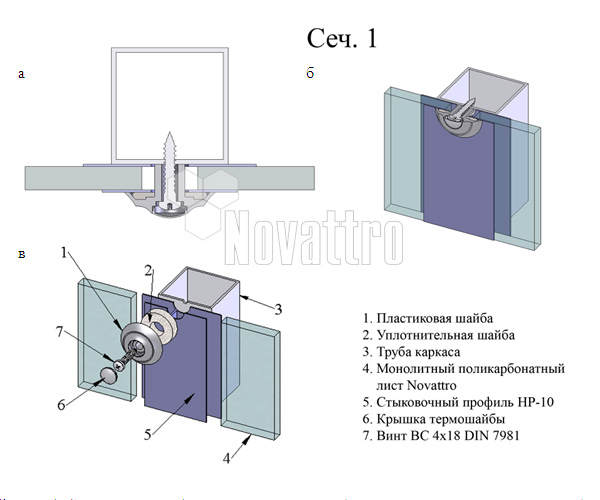

Узел соединения листов из поликарбоната, расположенных в одной плоскости (рис. 3) – Сеч. 1.

Рисунок 3. Типовой  узел соединения листов из поликарбоната в конструкции хоккейной коробки: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

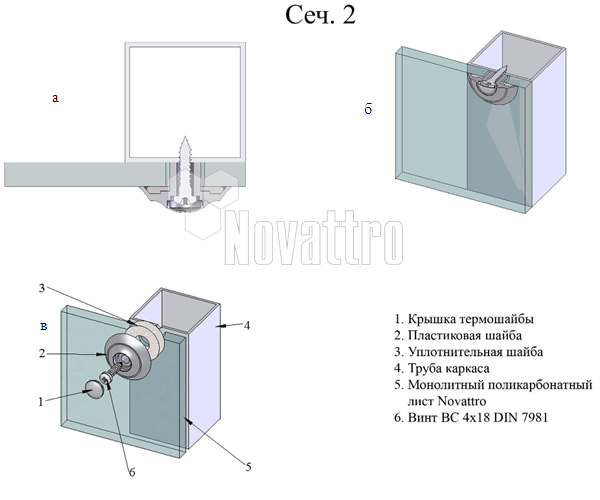

Узел соединения листов из поликарбоната, расположенного на торце конструкции (рис. 4) – Сеч. 2.


Рисунок 4. Типовой  узел соединения листов из поликарбоната, расположенного на торце конструкции песочницы: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

На рис. 1 представлена конструкция павильона на детской площадке из сотовых поликарбонатных листов.

Рисунок 1. Конструкция павильона детской площадки

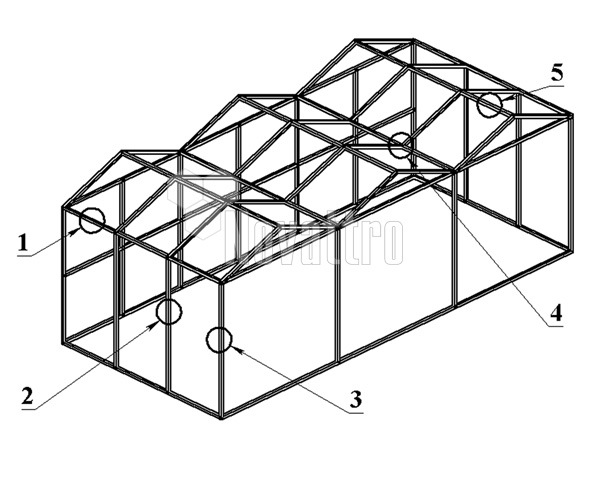

Каркас такой конструкции представлен на рис. 2.


Рисунок 2. Каркас конструкции  павильона детской площадки
В данной конструкции используются пять типовых соединительных узла (рис. 3-7). Рассмотрим каждый из них.

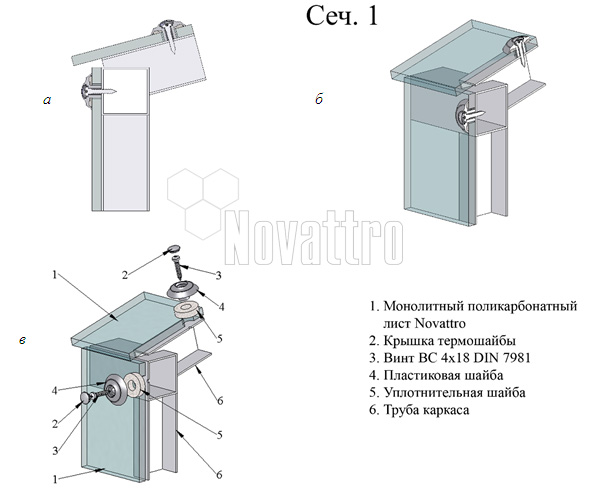

Узел соединения листов из поликарбоната, расположенных под углом (рис. 3)–Сеч.1


Рисунок 3. Типовой узел соединения листов из поликарбоната, расположенных под углом в конструкции павильона: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

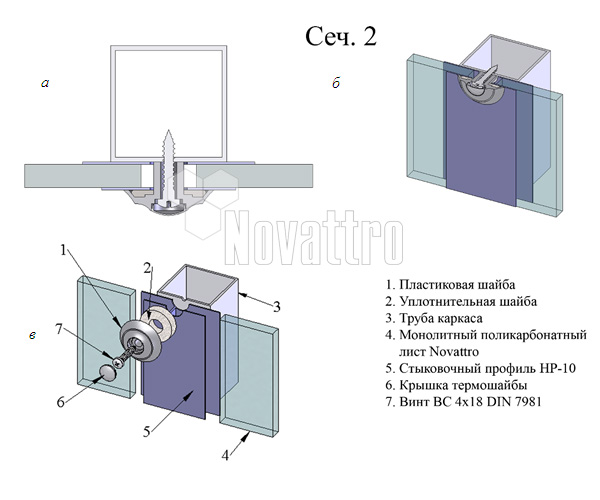

Узел соединения листов из поликарбоната, расположенных в одной плоскости (рис. 4) – Сеч. 2.


Рисунок 4. Типовой  узел соединения листов из поликарбоната в двускатной конструкции павильона: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

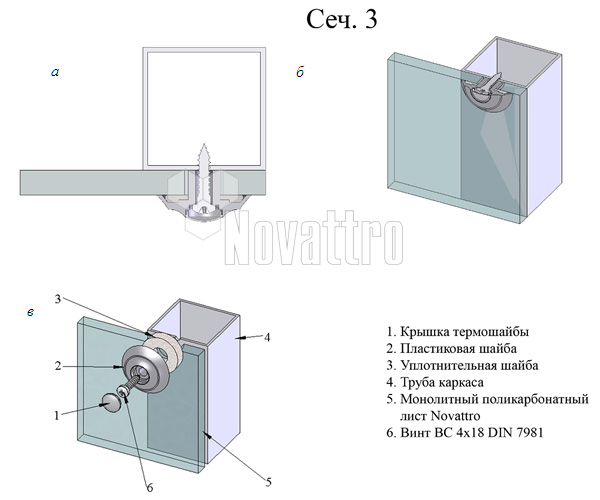

Узел соединения листов из поликарбоната, расположенного на торце конструкции (рис. 5) – Сеч. 3.


Рисунок 5. Типовой  узел соединения листов из поликарбоната, расположенного на торце конструкции павильона: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

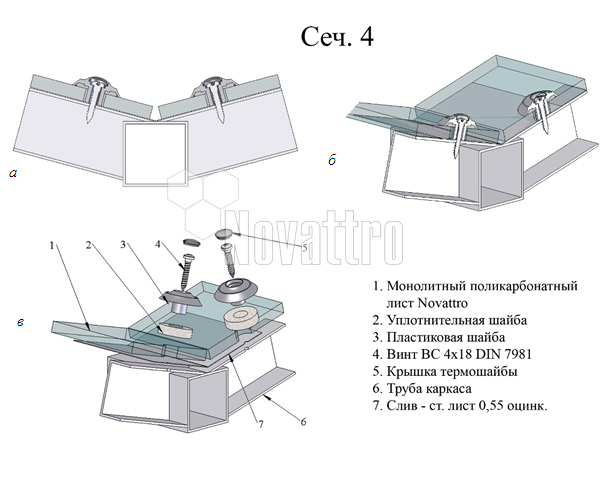

Узел соединения листов из поликарбоната, расположенных под тупым углом (рис. 6) – Сеч. 4.


Рисунок 6. Типовой  узел соединения листов из поликарбоната, расположенных под тупым углом: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.

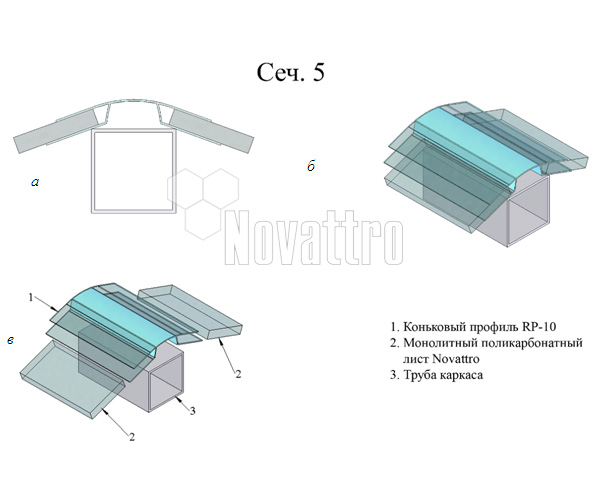

Узел соединения листов из поликарбоната, расположенных под углом в верхней части конструкции (рис. 7)–Сеч.5


Рисунок 7. Типовой  узел соединения листов из поликарбоната, расположенных под углом в верхней части конструкции: а – двумерное изображение узла, б – трехмерное изображение узла, в – схема сборки узла.
